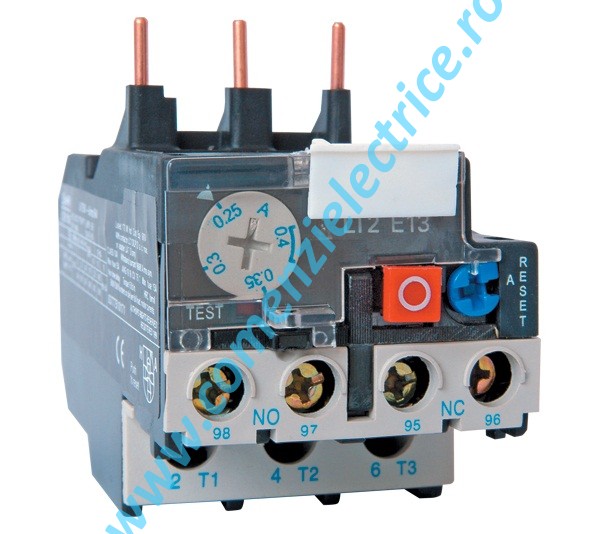

RELEU TERMIC 18.00 A LT2-E1321 (12.0A - 18.00A)

Producător : Elmark

Greutate 0.06 kg / Buc

Preţ / Buc : 46.48 Lei
* pretul contine TVA

Cantitate:

Garantie : 24 luni Comanda rapid produsul - RELEU TERMIC 18.00 A LT2-E1321 (12.0A - 18.00A) Nume si prenume: E-mail: Telefon: Comanda ta: Cantitate: Adresa de livrare: Cod verificare*:	Cod : 13021
Date tehnice: Technical specification-Therma

RELEU TERMIC 18.00 A LT2-E1321 (12.0A - 18.00A)

Descriere Produs

Curent nominal (A): 18.00

Gama de reglare protectie (A): 12.0 – 18.00

Releele termice seria LТ 2 - К/Ехх sunt destinate să asigure protecţia motoarelor electrice asincrone la suprasarcină sau la supraîncălzire. Se asamblează la contactoarele din seriile LT 1 K/Dхх şi prin NC contacte se conectează la reţeauă operativă de comandă a motorului. Principiul de funcţionare este bazat pe îndoire a lamelelor bimetalice, care intră în releul termic, ca rezultat de trecere a curentului. Când curentul spre consumator creşte în caz de avarie, curentul termic creşte proporţional şi această provoacă o îndoire mai mare a lamelelor bimetalice. La depaşirea valorii limită lamela acţionează mecanismul de deconectare şi întrerupe reţeaua operativă. Selectare a unei protecţie potrivite avertizează funcţionarea motorului la condiţiile de temperatură nefavorabilă şi garantează funcţionare maximal stabilă, ridică eficienţă şi prelungeşte termenul de exploatare.

Functii:

- deconectare consumatorilor de curent alternativ la suprasarcină de curent

- realizarea sistemelor de comanda a consumatorilor

- se foloseşte ca un component operativ în tablourile de comandă motoarelor asincrone

- coeficient de stabilitate a caracteristicilor de curent înalt

Performante tehnice:

* Tensiune nominala: până la 690V АС; 50/60 Hz

* Diapazoane nominale funcţionale de curent: până la 690V АС

* Tensiunea de izolare: >690V

* Coeficient de sigurantă la tensiune de impuls: 6 000V

* Bornă conexiune: clemă elicoidală

* Conectare:

- conductoare flexibile sau rigide cu sau fără terminal pt.cablurile de cuplare la consumator

- prin terminalele releului spre contactor

- terminalele de legatură cu consumatorul se pot ajusta/regla în funcţie de tipul contactorului

* Anduranţă electrică (nr.cicluri): 1000000

* Anduranţă mecanică (nr.cicluri): 10000000

* Indicaţie pentru declanşarea protecţiei

* Variante de alegere modul de restabilirea protecţiei (prin buton albastru)

* Variante de reglare a diapazonului de declanşare protecţiei

* Variantă de funcţionare la tensiune mai înaltă

* Tip de montaj:

- montajul contactorului: se fixează la bornele contactorului şi se mai fixează pe carcasa prin clichet

- poziţie - verticală cu pantă maximă până la ± 5°

* Material plastic: neînflamabil şi rezistent la razele UV (cu autostingere)

* Temperatura mediului ambiant : -10°+60°С

* Înalţime peste nivelul mării: până la 2000м

Notă: pentru a asigura protecţia consumătorulrui la scurtcircuit, înainte de a realiza combinaţia contactor - releu termic, trebuie asamblat un intreruptor dimensionat corespunzător sau o siguranţă.

Documente de conformitate:

Standart EN 60947-1

EN 60947-4-1

Pentru mai multe date tehnice si dimensiuni accesati pdf atasat.
